На примере размотки и намотки транспортёрной ленты ...
Видео 1
Видео 2
Видео 3
Видео 4
Видео 5

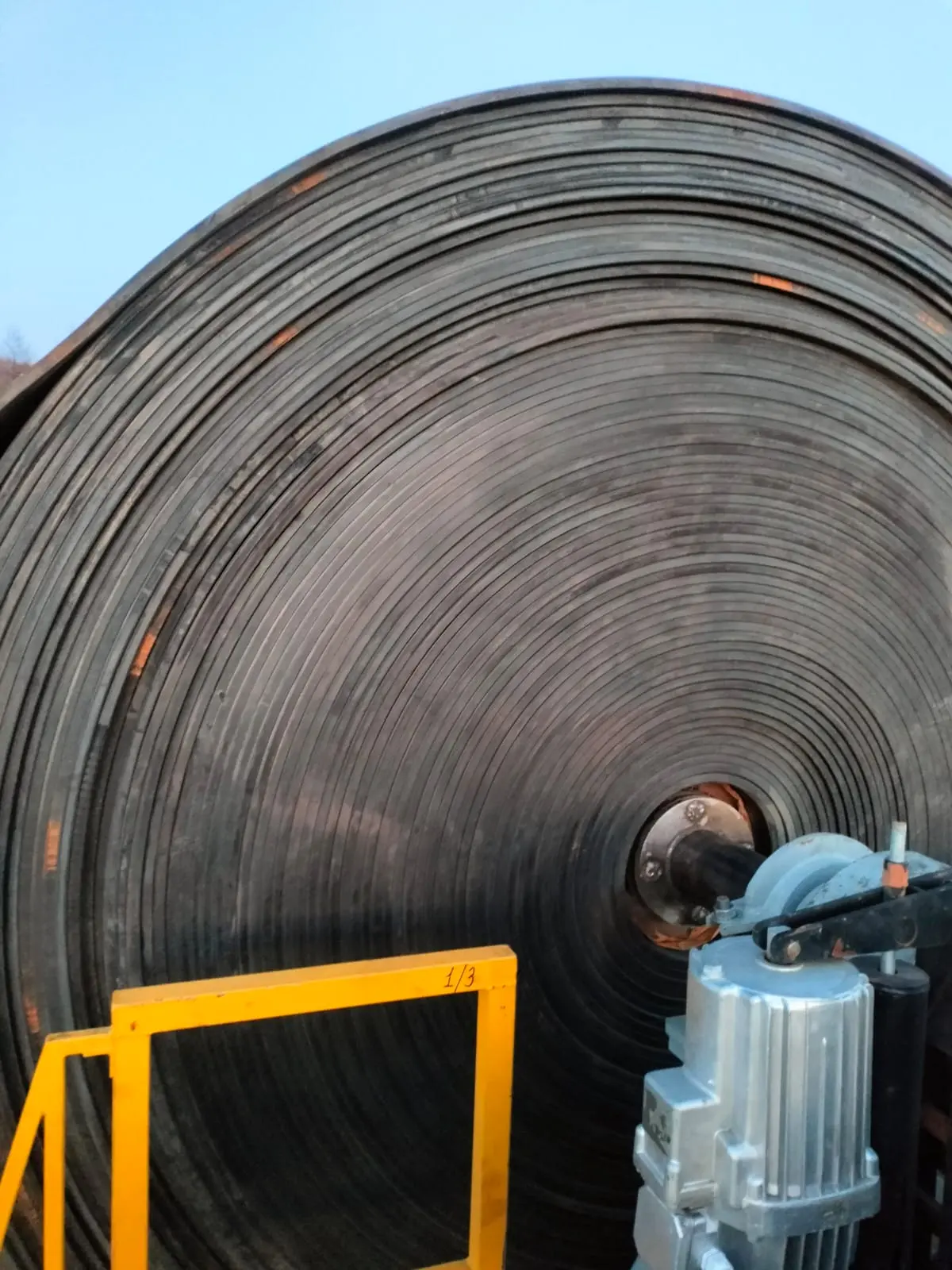

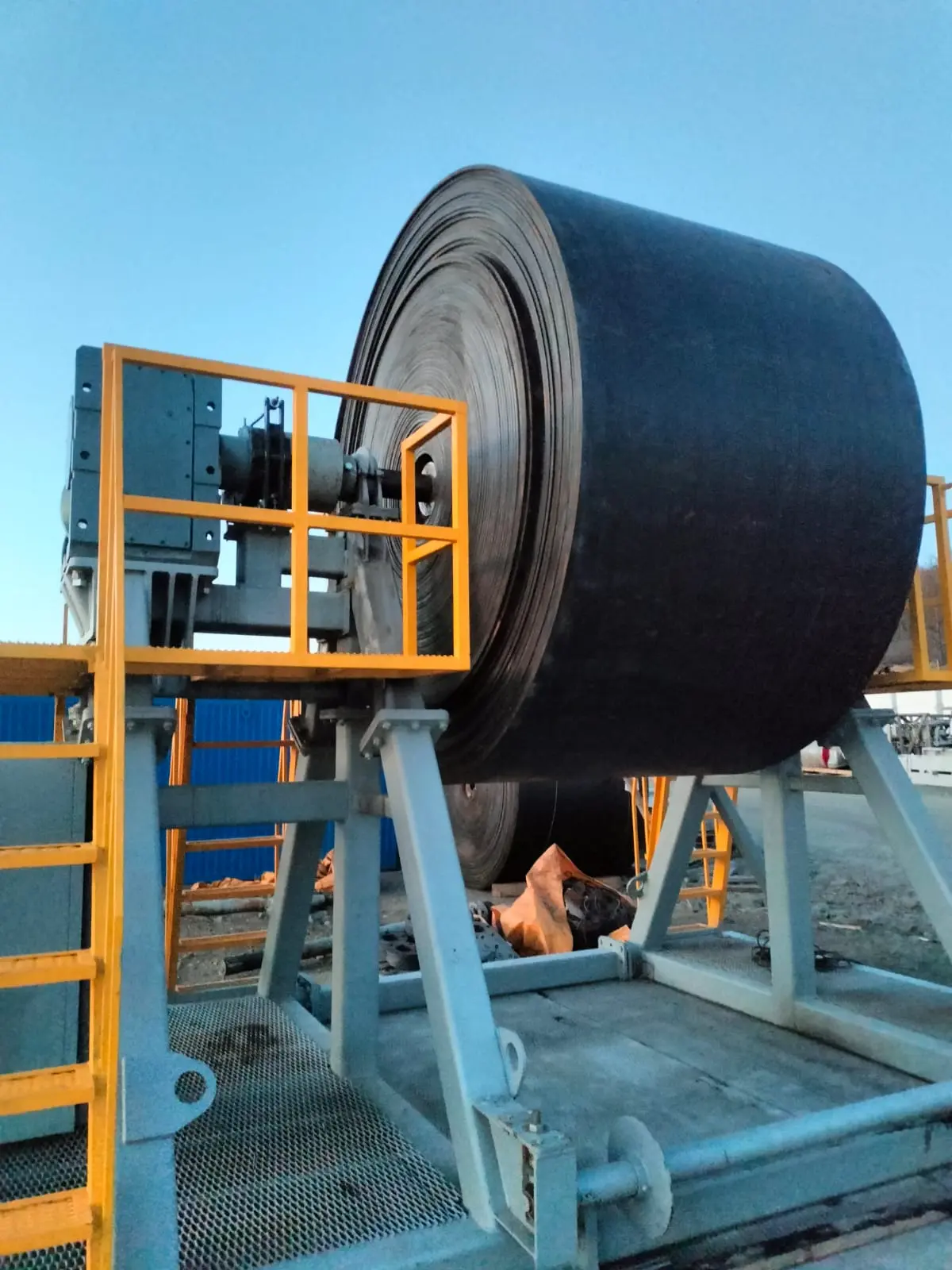

Размоточно-намоточное устройство играет ключевую роль в управлении длиной и натяжением конвейерной ленты, обеспечивая стабильную транспортировку грузов различной природы.
Мотор-редуктор
Момент двигателя равен 62 кНм, частота вращения — 10 об/мин, что обеспечивает эффективную и плавную работу.
Мощность мотор-редуктора составляет 75 кВт при напряжении питания 380 В.

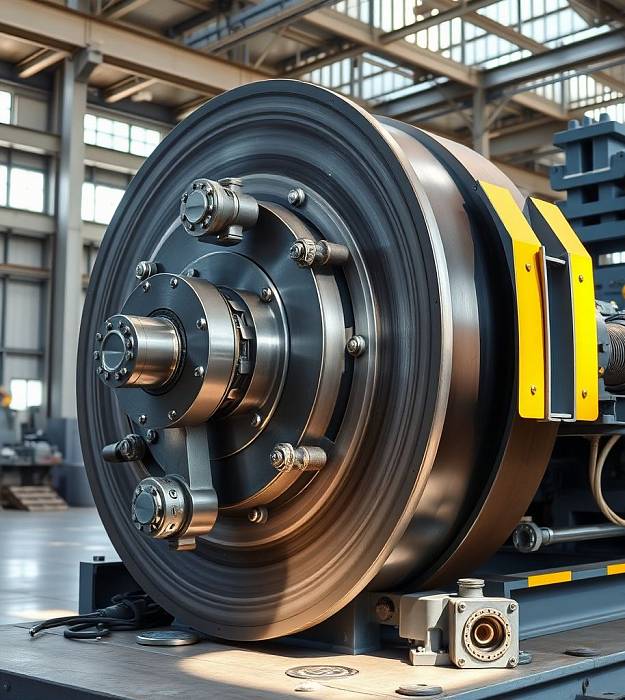

Вариант 1

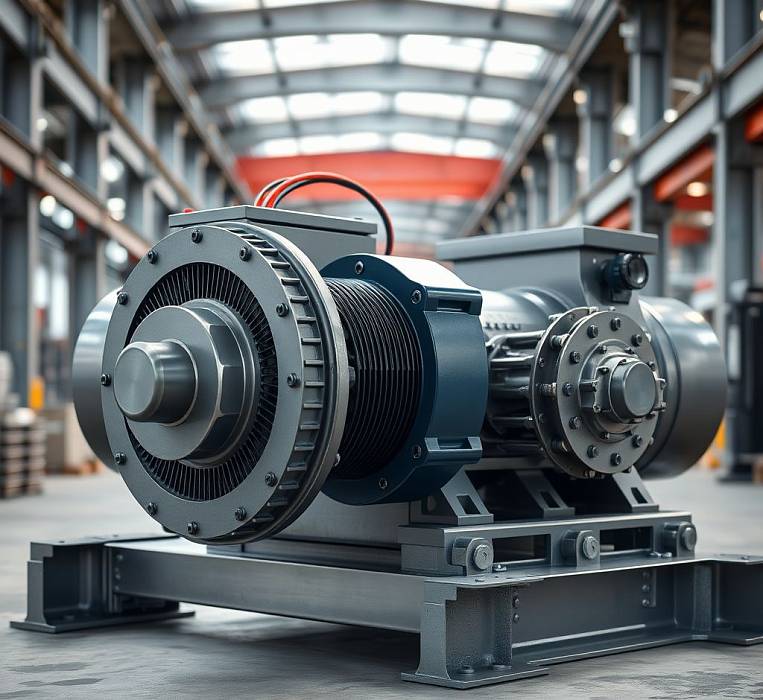

Вариант 2

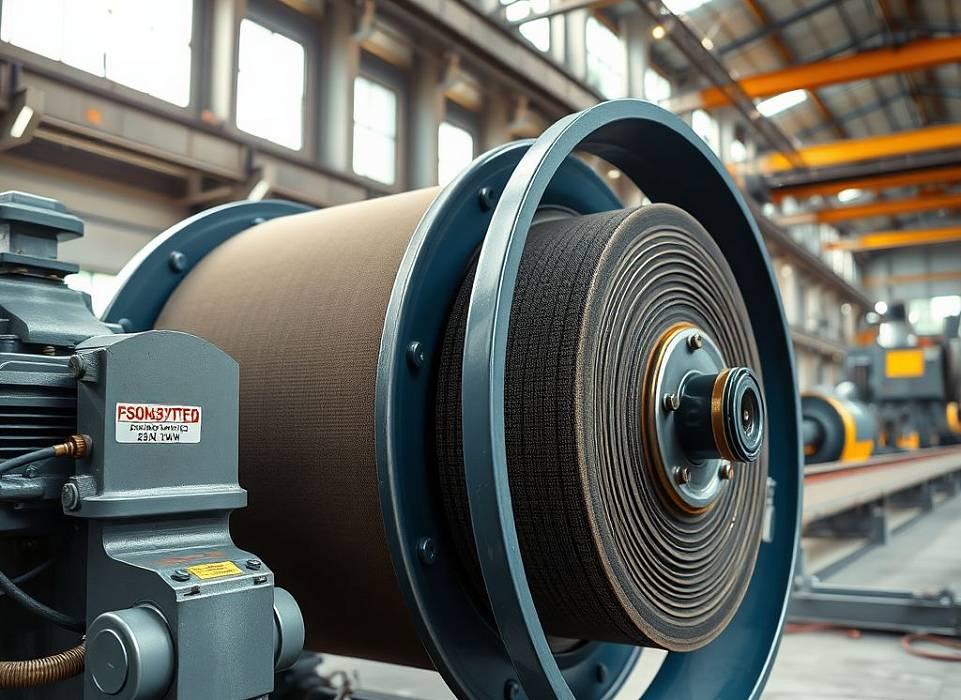

Вариант 3
Вариант 1
Вариант 2
Вариант 3
Мотор-редуктор с реверсом направления:
• Мощность – 75 кВт Напряжение - 380 В
• Момент – 62 кНм
• Частота вращения – 10 об/мин
• Частота вращения вала – 2,5 об/мин

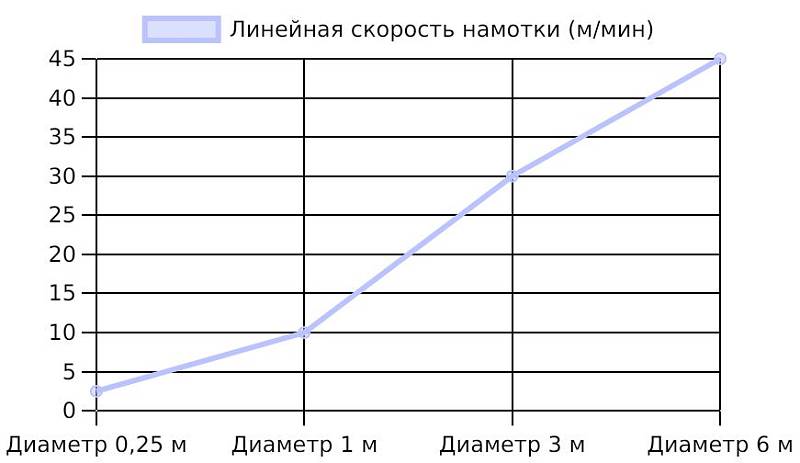

• Линейная скорость намотки ленты при диаметре намотанной ленты 6 м и при
номинальной скорости – 45 м/мин
• Линейная скорость намотки ленты при диаметре намотанной ленты 0,25 м и при
номинальной скорости – 2,5 м/мин
• Момент на валу – 223 кНм
• Масса РНУ– 13200 кг, НРУ-15500 кг.

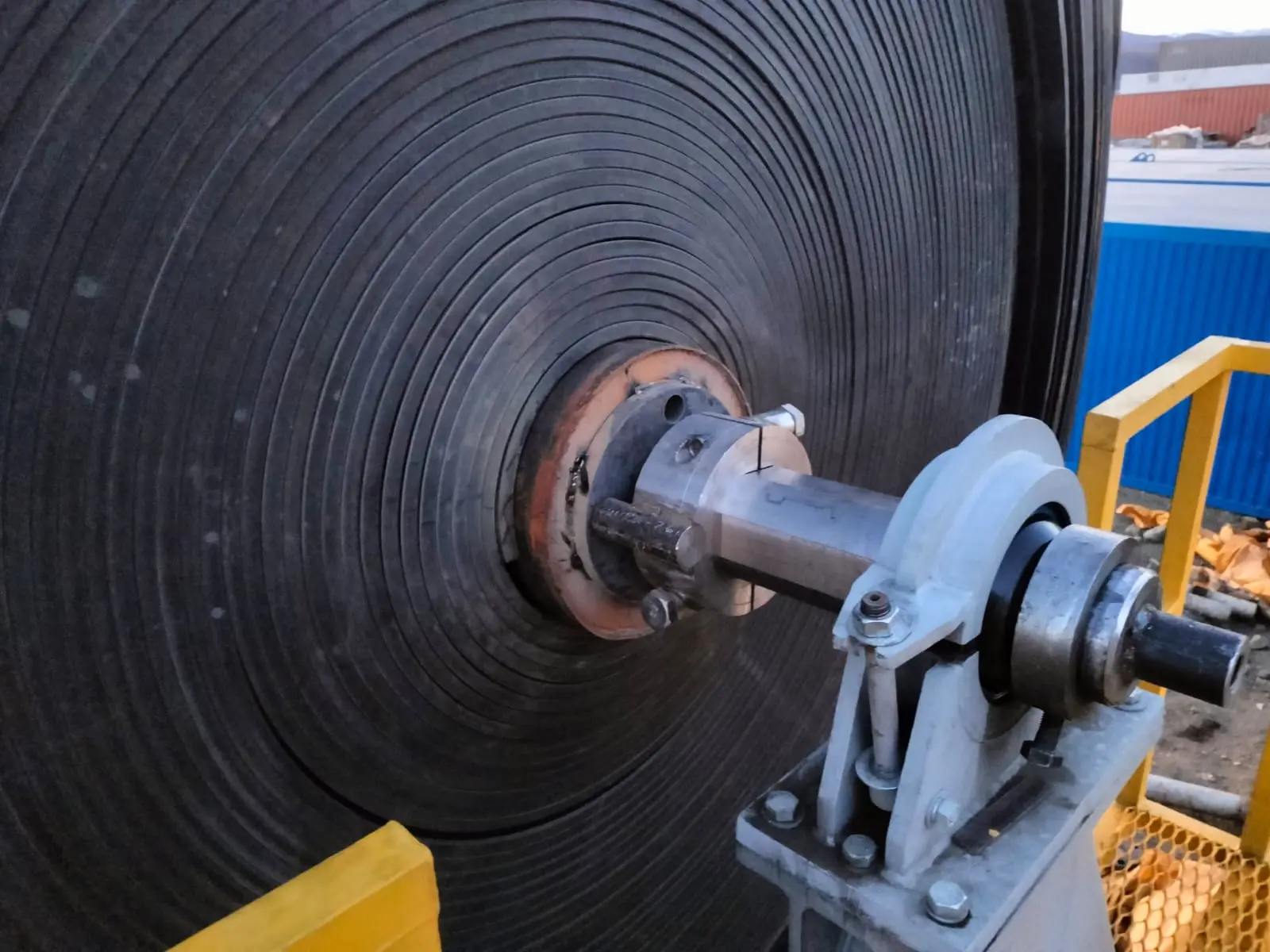

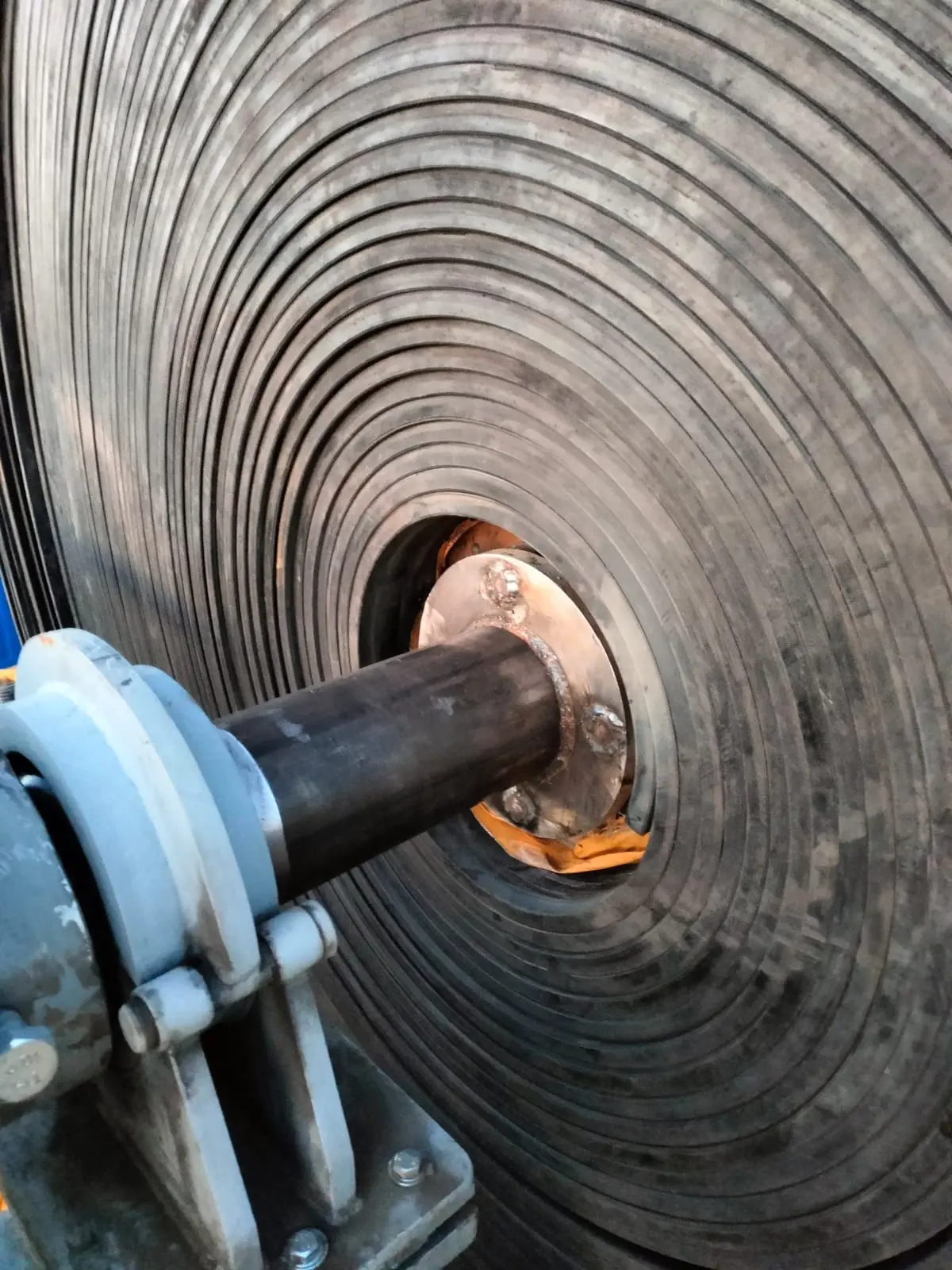

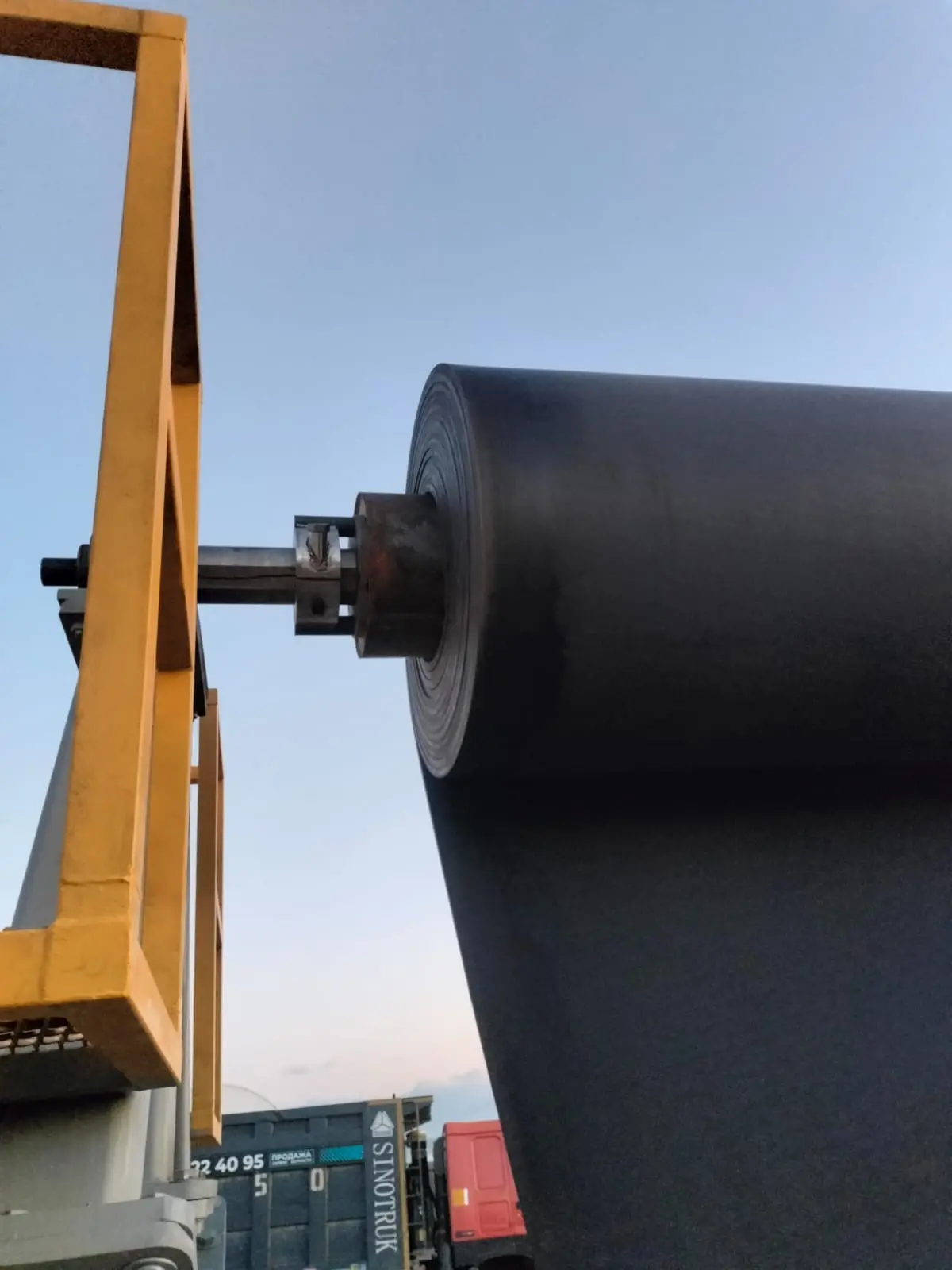

Валы сменные и съемные, что значительно облегчает техническое обслуживание и замену без полного демонтажа устройства.
Два типоразмера валов (220x220 мм и 290x290 мм) позволяют адаптировать оборудование под разную толщину и ширину конвейерной ленты.
Долговечность валов обеспечивается прочными материалами и качественной обработкой, что продлевает срок эксплуатации.
Выводы по техническим и эксплуатационным характеристикам
Выделим основные плюсы работы устройства
Высокая грузоподъемность
Гибкость конструкций
Точный контроль
Мощный мотор-редуктор
Надежная тормозная система
Эксплуатация при любых условиях
О нас в цифрах ...
12
лет на производстве и промышленности
28
завершенных задач и проектов под ключ
64
постоянных клиентов и партнеров

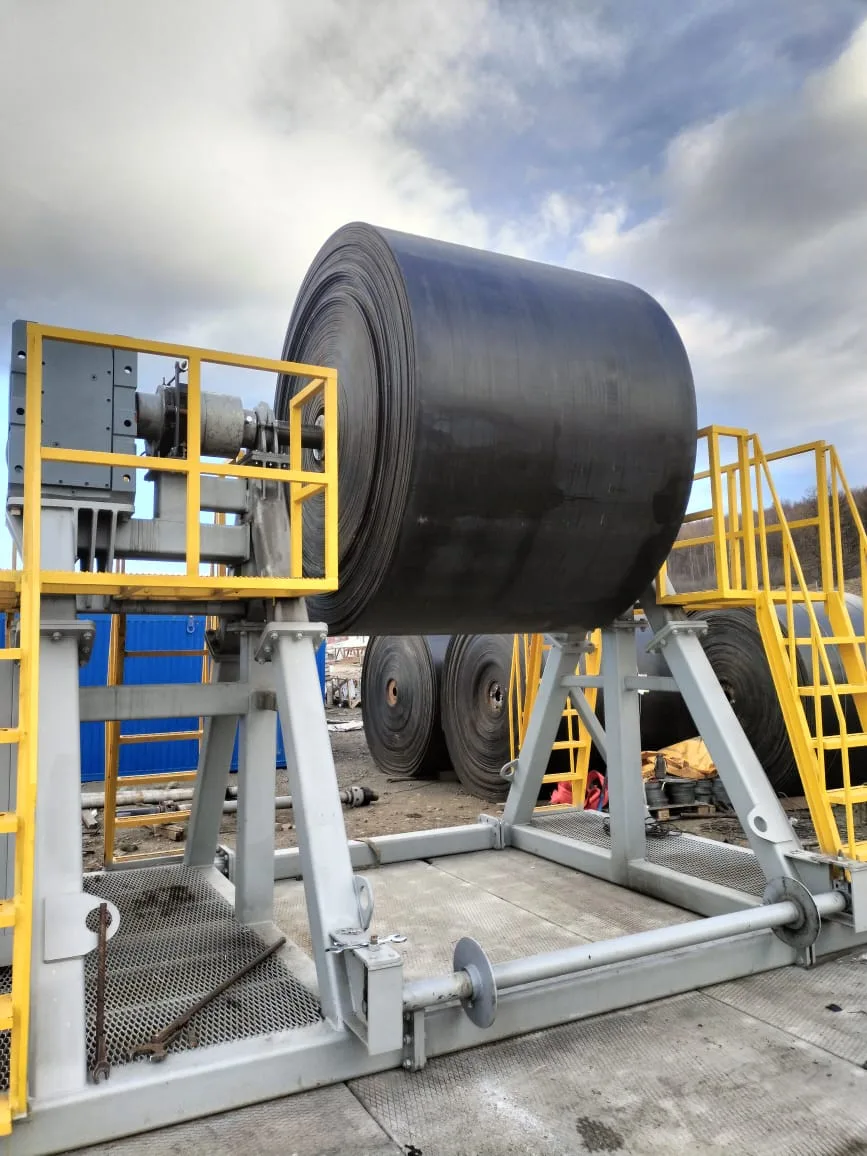

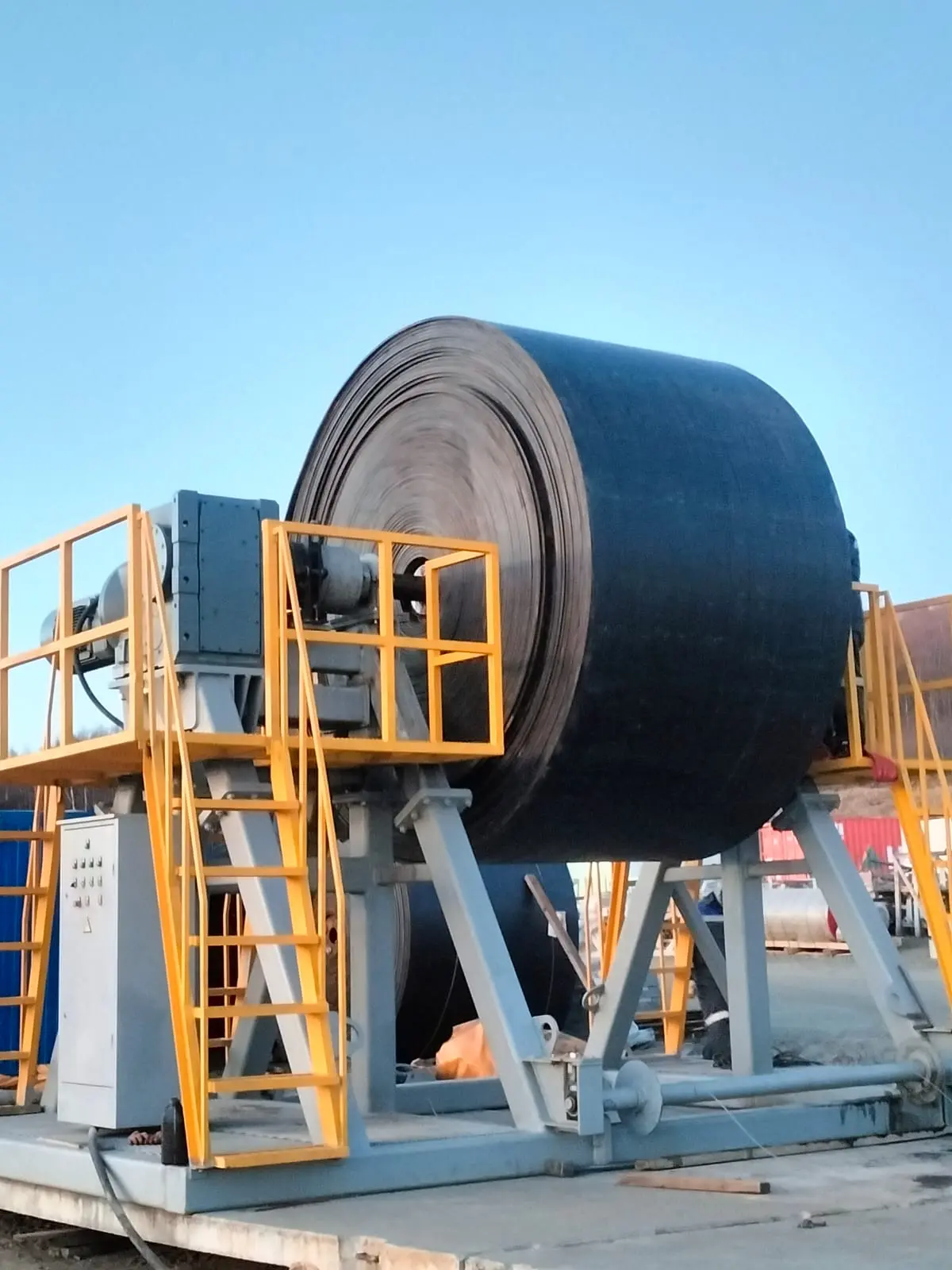

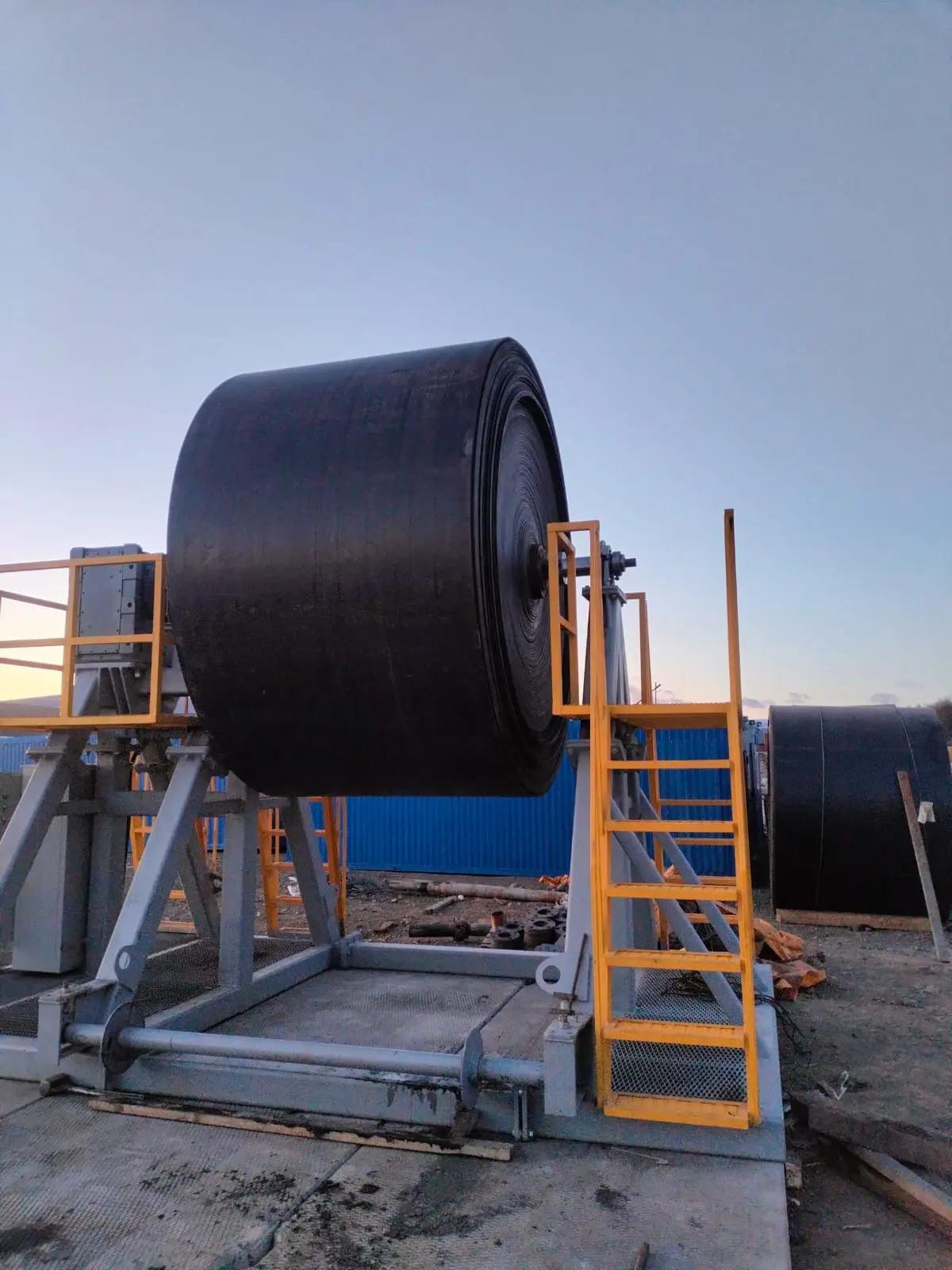

Выполненные проекты
Конфигурация представленного оборудования может быть изменена под ваши технические условия

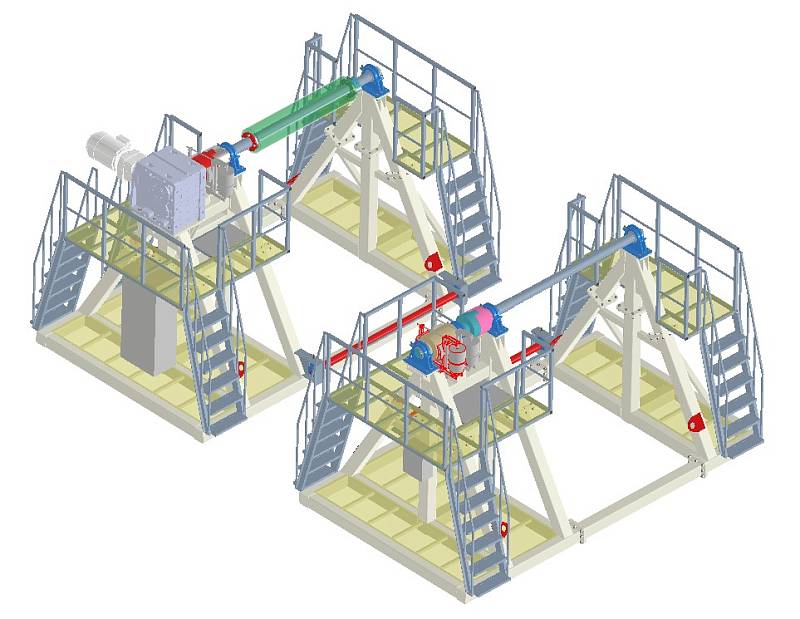

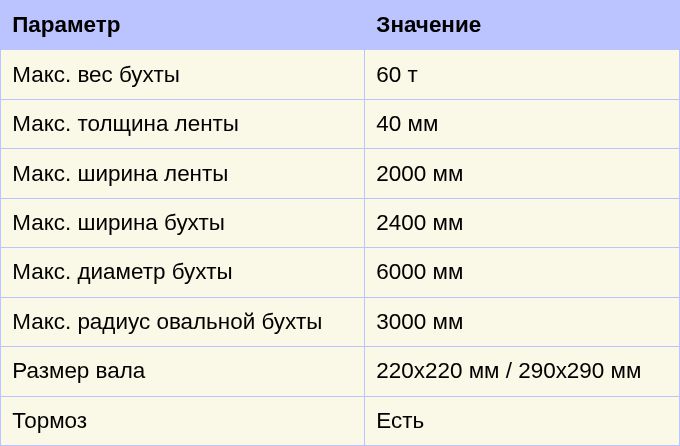

• Максимальный вес наматываемой бухты – 60 т. • Толщина ленты, около – 40 мм. • Максимальная ширина наматываемой ленты – 2000 мм. • Максимальная ширина бухты с катушкой – 2400 мм. • Максимальный диаметр бухты – 6000 мм. • Максимальный радиус если бухта овальная – 3000 мм. • Размер вала: 220x220 мм и 290x290 мм. • Валы сменные, съемные. • Наличие тормоза – Да
